一、
产品概述：
外贴式液位开关（以下简称液位开关）是一种新型非接触式液位监测报警仪表。主要用于监测储罐液面，实现上下限报警或监测管道中是否有液存在，可适用于医药、石油、化工、电力、食品、物流运输等行业的液位过程控制。
二、 工作原理
液位开关其发射换能器（探头）产生的高频超声波脉冲在容器壁传播后被接收换能器接收后。通过对接收超声波脉冲绕特性的检测和计算，就可以判断出监测点处容器内是否有液。同时液位开关的控制器主机可输出继电器信号给后级仪表或其它电气设备，从而实现对液位的监测或控制。
三、 型号规格
SAIPU | □ | □ | □ | □ | □ | □ | |
基本代号 | 1 | G1/2＂ | |||||
2 | 1/2″NPT | ||||||
3 | 3/4″NPT | ||||||
2 | 两线制 | ||||||
4 | 四线制 | ||||||
1 | 直径＞1米储罐 | ||||||
2 | 直径≤1米储罐 | ||||||
P | 常温型 | ||||||
F | 高温型 | ||||||
A | 普通型 | ||||||
B | 防爆型 | ||||||
I | 智能型 | ||||||
N | 非智能型 | ||||||
例：SAIPU-IBP141用在储罐直径1米，电气接口为：G1/2＂的防爆型常温四线制液位开关。
四、 性能指标
切换差：±2mm
可测壁厚：5~50mm
容器材质：钢、不锈钢、铝、搪瓷玻璃、PVC、硬橡胶
可测介质：纯净液体、乳状液体
环境温度：-40℃～+60℃
环境湿度： 15%～85%RH
电 源： DC 24V 0.01A
输出信号： 继电器输出（2 组单刀双掷，触点为无源节点）
继电器容量(阻性负载)：125VAC/1A 30VDC/2A
电气接口规格：G1/2＂
穿线孔直径：Φ9mm（适配电缆直径Φ6～8mm）
材 质：铸铝
外壳防护等级：IP66
防爆标志：Ex d mbⅡC T6 Gb
适用场所：Ⅰ区、Ⅱ区，具有ⅡA、ⅡB、ⅡC ,具有T1～T6组危险场所（ 除煤矿外的其他爆炸性气体环境）
外壳材质：不锈钢
五、 外形及组件
液位开关控制器： 净重：2.5 kg
六、 接线
请按下图接线：
图6.1-1产品结构出线图
图6.1-2后盖接线示意图
序号 | 标识 | 类型 | 名称 | 备注 |
1 | 24V | 变送器供电端口 | + | DC24V正极 |
2 | - | DC24V正极 | ||
3 | R | 接收换能器 | + | 接收换能器正极 |
4 | - | 接收换能器负极（屏蔽层） | ||
5 | T | 发射换能器 | + | 发射换能器正极 |
6 | - | 发射换能器负极（屏蔽层） | ||
7 | RL1 | 继电器1 | NC | SPDT继电器1常闭触点 |
8 | COM | SPDT继电器1公共触点 | ||
9 | NO | SPDT继电器1常开触点 | ||
10 | RL2 | 继电器2 | NC | SPDT继电器2常闭触点 |
11 | COM | SPDT继电器2公共触点 | ||
12 | NO | SPDT继电器2常开触点 | ||
13 | 485 | 调试端口 | A | 485A |
14 | B | 485B | ||
15 | S1 | 发射换能器线长度匹配拨码开关 | 1->ON | 发射换能器线长:<10米 |
16 | 2->ON | 发射换能器线长:[10, 20]米 | ||
17 | 3->ON | 发射换能器线长:>20米 |
注：1.蓝色线缆为接收探头，黑色线缆为发射探头。
2.线缆中芯线为“+”线缆外圈线为“-”。
3.产品不断更新，接线端子位已实物标注为准。
七、 安装
1.注意事项
1）请不要将其它超声波设备或电磁设备放在附近使用，以免设备互相干扰引起误动作。
2）液位开关控制器的两个探头与壁厚关系(必须严格遵守下表约束)：
壁厚(mm) | 发射换能器与接收换能器间距(m) |
[5 – 8） | 0.6 |
[9, 15] | 0.8 |
(15, 25] | 0.9 |
>25 | 1 |
3）注意防爆面不得磕伤、划伤。
4）安装时满足GB3836.15-2010安装要求。

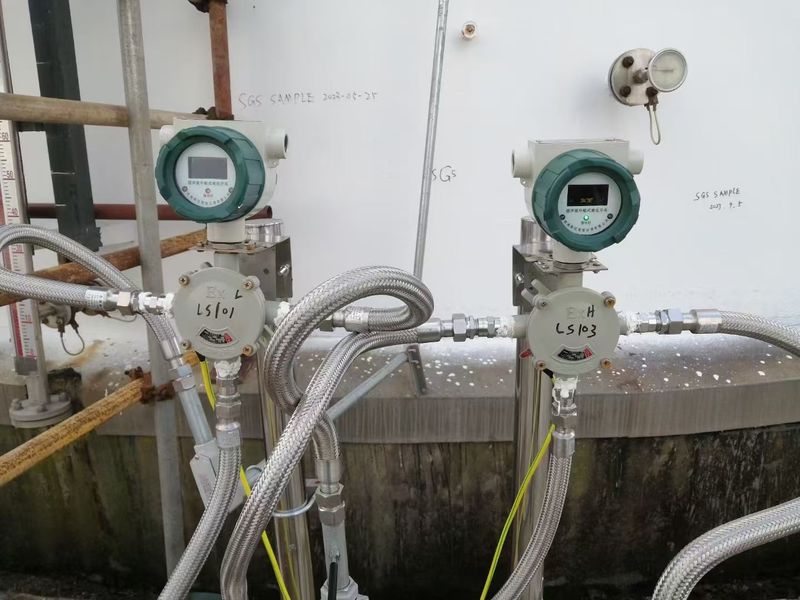

安装示意图
1）对于铁磁性储罐，采用磁力吸附方式。
2）对于非铁磁性储罐，可选其它安装方式（见附录一）。
以磁力吸附方式为例，探头安装流程如下：
1）在储罐壁上选定监测位置；
2）处理安装接合面：用角磨机或砂纸等工具打磨清理出两个约长100mm宽80mm的平面，要求应尽可能平滑（手触摸无明显的凸凹不平和毛刺）。再用丁酮（或用其它方法）进行脱脂、净化处理，以保证平面上无污垢、灰尘、颗粒物等。然后给该面喷涂防锈漆，等待漆干！3）涂抹硅脂：
在探头感应面及储罐壁的安装接合面上均匀涂抹一层硅脂。
4）安装固定液位开关控制器：
① 将探头及座体整体吸附在储罐壁上，此时切勿再旋转、摇动以免挤掉硅脂使探头耦合不良；② 探头B和探头A的安装方法相同。
注意事项：
a.探头安装好后，不要碰撞和移动。再将电源等引线适当固定，以免引线过重或意外拉扯使探头滑移、振动而影响液位开关的测量精度！
b.务必注意液位开关的控制器部分要防水防潮，要求见（附录二）。
八、 调试设置
1. 表头说明：如图所示：
图8.1-1 主界面参数说明
液位开关探头安装在有、无液处时，调试方法相同，调试如下:
2.操作说明
u 功能操作请按照以下的遥控器操作顺序进行操作。
显示屏进入正常运行界面。此时结果无效，需要进行以下步骤操作进行校准。
提示：继电器输出为单刀双掷，显示屏显示“保持”，即指示灯为4s闪烁一次，对应继电器触点为常闭触点-公共触点导通。
2） 按‘单键进入菜单，
3） 按‘’向下选择‘测量标定’
4） 按‘’确认键进入测量标定菜单
A. 依次对‘标定类型’进行设置，可选项：0-低报 / 1-高报，输入数字1或0进行选择。选择后，按返回测量标界面。B. 对‘储罐壁厚’进行设置，单位mm。
C. 对‘探头间距’进行设置，单位cm。
D. 选择‘执行标定’进行标定动作。
E. 标定成功界面如下图所示（示例，参数显示可能变化）。
F. 仪表调试标定完毕，仪表自动进入监测工作模式。
a. 液位开关控制器发射、接收换能器在储罐工作过程中，不能有人为挪动或触碰，如若换能器贴合状态发生变化。须手动按照本章节调试步骤重新进行标定，否则可能会发生误报警动作。
b. 因振动、环境等因素影响，液位开关控制器状态可能会有轻微变化，建议用户定期重新调试设置，以保证测量精度。（周期一般为三个月）。
九、 故障分析与排除
故障现象 | 可能原因 | 排除方法 |
LED指示灯不闪烁 | 电源故障或接线错误。 | 检查电源和接线。 |
信号异常 | 发射、接收换能器间距不合理 | a) 确认发射、接收换能器间距是否符合壁厚与探头关系表。如不符合，重新进行安装换能器后，进行菜单标定。 b) 检测换能器接线是否正确。 c) 以上均无效的情况下，请联系生产厂家。 |
液位到达安装位置后无报警动作 | 1.探头感应面与罐壁耦合不良； 2.安装位置不当！ | a) 在探头感应面涂抹适量硅脂，重新安装、调试。 b) 变换位置，重新安装、调试。
|
显示屏熄灭 | 1． 变送器未通电。 2． 变送器进入显示屏休眠保护状态，此时变送器正常进行工作，当临近报警或进入报警、变送器自标定等特殊情况时，显示屏自动点亮； | a) LED灯是否闪烁。 b) 遥控器任意按键唤醒显示屏。 |
十、 保养与维护
1.注意保持液位控制器的清洁，应做到防水﹑防潮、防腐蚀及避免受到其它物体的剧烈碰撞。
2.防爆面定期涂抹防锈油。
3.透明件不得有涂漆、粉尘。
4.发现防护密封圈老化应及时更换。
5.室外安装的液位控制器若环境温度超出额定温度时，应采取相应的保护措施，以保证其正常工作。环境温度过高时，应避免阳光直射、远离热源并注意通风散热；环境温度过低时，可采用仪表保护箱或其它防冻措施，并注意保持液位开关的控制器干燥。
6.液位开关的控制器及超声探头应定期检测。（检测时间间隔由使用单位根据具体情况确定）。
十一、 防爆型液位开关控制器使用事项
1．液位开关控制器的最大允许使用环境温度范围为-20～+60℃，当被测介质温度影响产品最高表面温度时，必须采取相应的保护措施。
2. 液位开关控制器的安装应避免外界热源的影响。
3. 用户不得随意更换液位控制器的零部件（易损件除外）。
4. 防爆面不得磕伤、划伤。
5. 防爆标志不得破损、老化。
6. 易损件（橡胶密封圈）应定期更换。
7. 操作使用液位控制器时请注意：严禁在危险场所（爆炸性气体环境）带电开盖！未开盖前请切断上级电源
十二、 运输和贮存
1．液位开关应存放在空气温度为0℃～+40℃，相对湿度不大于80%的干燥通风处，周围空气中应不含有腐蚀性的杂质。
2．液位开关在运输及贮存时应防止碰撞、受潮及化学物质的侵蚀。
十三、 开箱及检查
1．对照出库单检查包装箱内物品数量。
2．核查液位控制器铭牌上的名称、型号等内容与所订产品是否相符。
3．检查液位控制器外壳是否完好，玻璃观察窗有无破裂（防爆 型），
各电缆夹紧螺栓是否齐全。
