1.产品介绍

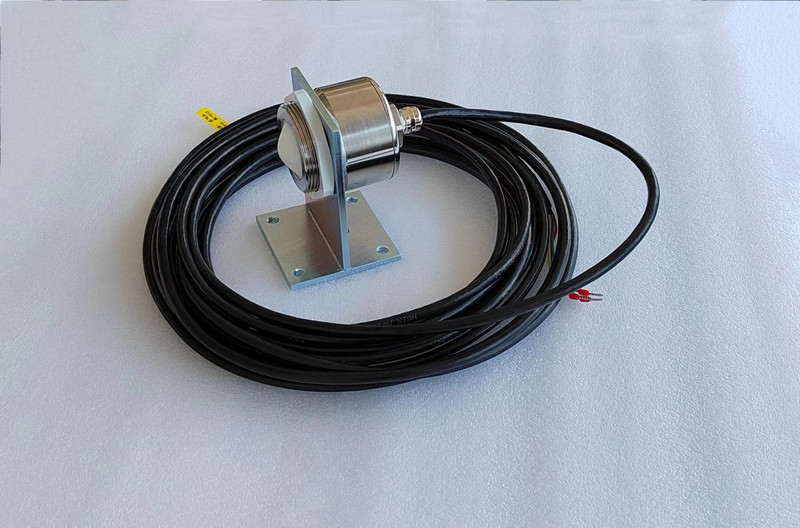

雷达水位计系列产品,是指工作在76-81GHz 的调频连续波(FMCW)雷达产品。产品最大量可 以达到 65m, 盲区在 10cm 。由于它工作频率更高,带宽更大,测量精度更高。产品提供支架 的固定方式,无需现场布线使得安装便捷简易。
雷达液位计系列的主要优势如下:
n 毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。
n 5GHz 工作带宽,使产品拥有更高的测量分辨率与测量精度。
n 最窄 8 °天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。 n 一体化透镜设计,体积精巧。
n 低功耗运行,寿命长。
² 支持手机蓝牙调试,方便现场人员维护工作(后期版本支持)
2.雷达水位计技术规格
测量范围 | 0. 1 m ~65m |
测量精度 | ±1mm |
波束角 | 6° |
供电范围 | 9~28 VDC |
通讯方式 | RS485 |
工作温度 | -30~75℃ |
外壳材质 | 不锈钢/PP |
天线类型 | 透镜天线 |
推荐线缆 | 0.5mm² |
防护等级 | IP67 |
安装方式 | 支架/螺纹 |
电缆入口 | PG9 |
3.结构尺寸图

3-1 图1.5 寸 PP 水位计示意图

3-2 图2 寸 不锈钢水位计示意图

3-2 图1.5 寸 T 型支架示意图

3-3 图 2 寸T 型支架示意图
4.安装
安装需要注意的两点:(1)保证仪表垂直于水面(2)避免发射波束照射到干扰物,产生虚假 回波。典型工况参见以下几点。
保证水位计垂直于水面安装,倾斜将接受信号幅度变弱,影响正常测距。
4-1 图仪器安装位置示意图
保证波束范围内没有干扰物,如河岸岸边

4-2 图仪器安装位置示意图
仪器安装至少离侧壁 20cm ,地下管网安装尽量靠近下水井中央,否则井壁容易产生干扰信 号,影响测量判断

5.水位计操作
5.1.1 PC 上位机界面说明
5.1.2 功能介绍

配置上位机串口参数
按照图中顺序配置串口参数,波特率 9600 ,连接成功后双击“读取配置 ”可以设置和读取参 数。
5.1.23回波曲线

5. 【低位调整】
【低位调整】即低位调整点,具体的定义参见下图。

参数名称 | 低位调整 |
参数范围( 师) | 0.1~量程 |
默认值( 师) | 65 |
关联配置 | 如果设置的低位调整<高位调整+0.1,则低位调整 =(高位调整+0.1); |
特别事项 | 低位调整点与量程无关,只影响物位的计算 |
5.1.1 【高位调整】
【高位调整】即高位调整点,具体含义参见图
参数名称 | 高位调整 |
参数范围(m) | 0 ~(低位调整-0.1) |
默认值(m) | 0 |
关联配置 | 如果设置的高位调整 >(低位调整-0.1),则高位调整 =(低位调整-0.1); |
特别事项 | 高位调整与盲区设定无关,只影响空高的计算 |
5.1.2【量程设定】
为了测量得到正确的结果,需设置仪表的量程范围,具体含义参见下表。
参数名称 | 量程 |
参数范围(m) | ~ 1 65 |
默认值(m) | 15 |
关联配置 | 如果设置量程<(盲区+0.1m),则量程自动设置为(盲区+0.1m)。 |
选项意义 | 算法处理时会忽略量程之外的回波,合理设置量程可以避开多次反射干 扰以及可能的范围之外的干扰信号。 |
特别事项 | 此量程并非指仪表的远端测量极限,只用作限定算法区域。仪表测量极 限请参见技术规格一节。 |
注:盲区与量程决定了算法应用的具体范围,可以通过合理设置,规避干扰与虚假回波,实 现快速且稳定的测量。
5.1.3 【盲区调整】
具体含义参见下表。
参数名称 | 盲区 |
参数范围(m) | 0~(量程-0.1) |
默认值(m) | 0 |
关联配置 | 如果设置的盲区>(量程-0.1),则盲区=(量程-0.1)。 |
选项意义 | 算法处理时会忽略盲区之内的回波,可以通过此选项避开近端的干扰信 号。 |
特别事项 | 此盲区并非指仪表的近端测量极限,只用作限定算法区域。仪表测量极 限请参见技术规格一节。 |
5.1.4 【距离偏移】
【距离偏移】用于修正传感器的参考点。仪表默认的参考点在出厂时被调校到如下图 a 点所示 的位置。如果想将参考点向下调校到 b 点,则在设置中输入 h1。
